Hey! Saya pembekal dalam perniagaan tuangan berketepatan tinggi, dan hari ini saya ingin bercakap tentang cara kami mengendalikan ciri geometri yang berbeza dalam tuangan ketepatan tinggi. Ia adalah topik yang sangat menarik, dan saya teruja untuk berkongsi pandangan saya dengan anda.
Mula-mula, mari kita fahami mengapa pengendalian ciri geometri yang berbeza adalah perkara yang besar dalam tuangan berketepatan tinggi. Dalam pelbagai industri seperti aeroangkasa, automotif dan jentera, alat ganti datang dalam pelbagai bentuk dan saiz. Ciri geometri boleh terdiri daripada silinder dan kiub ringkas kepada lengkung kompleks dan struktur dalaman yang rumit. Setiap ciri membentangkan set cabarannya sendiri, dan membetulkannya adalah penting untuk kefungsian dan prestasi produk akhir.

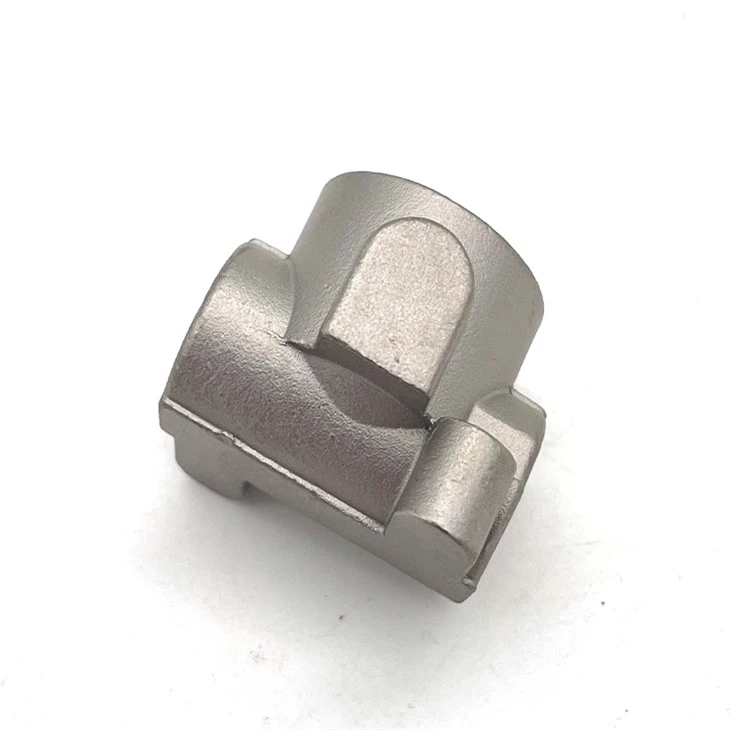

Salah satu kaedah paling popular yang kami gunakan dalam tuangan ketepatan tinggi ialah Tuangan Pelaburan Lilin Hilang Tepat. Proses ini sangat mengagumkan untuk menangani ciri geometri yang kompleks. Anda boleh menyemak butiran lanjut mengenainya diTuangan Pelaburan Lilin Hilang Ketepatan. Idea di sebalik pemutus lilin yang hilang cukup bagus. Kita mulakan dengan mencipta corak lilin bahagian yang ingin kita tuang. Corak lilin ini boleh dibuat dengan ketepatan yang sangat tinggi, membolehkan kami menangkap walaupun butiran geometri yang paling halus.
Sebaik sahaja kami mempunyai corak lilin, kami melapisinya dengan cangkerang seramik. Cengkerang ini perlu cukup kuat untuk menahan suhu tinggi logam cair semasa proses penuangan. Perkara utama ialah memastikan cangkerang membentuk replika sempurna corak lilin, jadi apabila kita mencairkan lilin dan menuangkan logam, tuangan akhir akan mempunyai semua ciri geometri yang dikehendaki.
Untuk ciri seperti dinding nipis, Precision Lost Wax Investment Casting benar-benar bersinar. Bahagian berdinding nipis adalah perkara biasa dalam komponen aeroangkasa, di mana mengurangkan berat badan adalah keutamaan. Dengan kaedah tuangan ini, kita boleh mencapai ketebalan dinding yang sangat nipis. Tetapi ia bukan tanpa cabarannya. Kita perlu berhati-hati mengawal kelajuan menuang dan suhu logam cair untuk memastikan ia mengisi bahagian berdinding nipis secara sama rata tanpa sebarang kecacatan.
Satu lagi aspek penting ialah berurusan dengan ciri geometri dalaman. Contohnya, sesetengah bahagian mungkin mempunyai saluran dalaman atau rongga. Dalam tuangan lilin yang hilang, kita boleh mencipta ciri dalaman ini dengan menggunakan teras. Teras diperbuat daripada bahan yang boleh menahan proses tuangan dan diletakkan di dalam corak lilin sebelum cangkerang seramik digunakan. Apabila logam dituangkan, ia memenuhi ruang di sekeliling teras, mewujudkan geometri dalaman yang dikehendaki. Selepas tuangan adalah pepejal, teras boleh dikeluarkan, meninggalkan ciri dalaman.

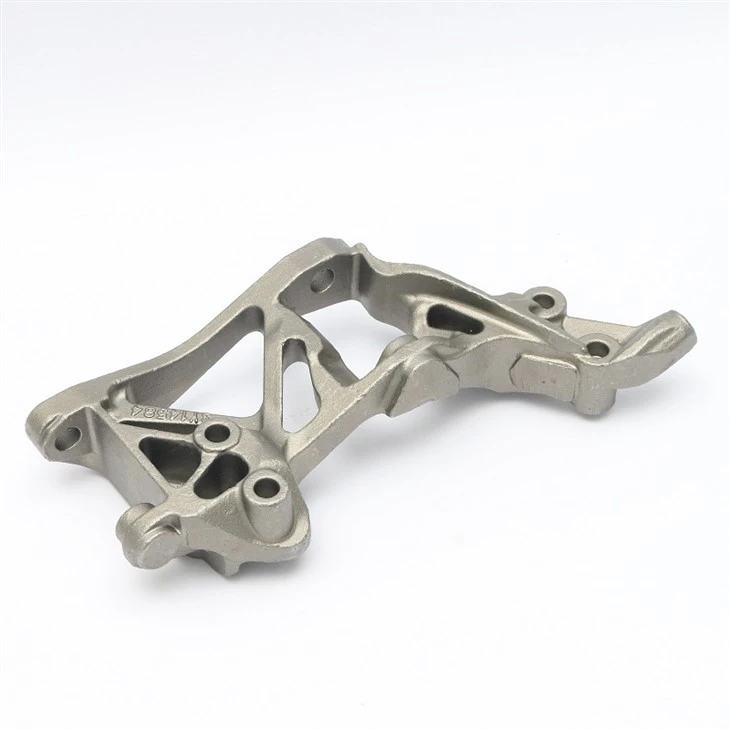

Sekarang, mari bercakap tentang Bahagian Tuang Kaca Air. Anda boleh mendapatkan lebih banyak tentang mereka diBahagian Tuang Kaca Air. Tuangan kaca air ialah alternatif kos efektif untuk beberapa aplikasi. Ia juga agak serba boleh apabila ia datang untuk mengendalikan ciri geometri yang berbeza.
Dalam tuangan kaca air, kami menggunakan kaca air sebagai pengikat untuk pasir acuan. Proses ini bagus untuk bahagian bersaiz sederhana dengan geometri yang agak mudah hingga sederhana kompleks. Contohnya, ia boleh mengendalikan ciri seperti permukaan rata, lubang dan lengkung asas dengan baik.
Apabila berurusan dengan lubang dalam tuangan, kami menggunakan reka bentuk cetakan teras. Cetakan teras ialah kawasan pada corak di mana teras disokong dan ditempatkan. Dengan mereka bentuk cetakan teras dengan teliti, kami boleh memastikan bahawa lubang dalam tuangan akhir berada di tempat yang betul dan mempunyai saiz yang betul. Ini penting untuk bahagian yang perlu dipasang dengan komponen lain di kemudian hari.
Bagi bahagian yang mempunyai permukaan melengkung, kita perlu memberi perhatian kepada pengecutan logam semasa proses penyejukan. Logam yang berbeza mempunyai kadar pengecutan yang berbeza, dan kita perlu mengambil kira ini apabila mereka bentuk corak. Jika tidak, permukaan melengkung mungkin akan herot. Kami menggunakan pengalaman dan pengetahuan kami tentang sifat logam untuk membuat pelarasan yang diperlukan pada dimensi corak, jadi tuangan akhir mempunyai geometri melengkung yang tepat yang kami inginkan.
Mari kita lihat contoh bahagian dunia sebenar: Tuil Shift Gear Casting 42CrMo. Anda boleh mengetahui lebih lanjut mengenainya diMemancarkan Tuas Anjakan Gear 42CrMo. Bahagian ini mempunyai gabungan ciri geometri yang berbeza. Ia mempunyai badan yang panjang dan langsing dengan beberapa lengkung, dan ia juga mempunyai lubang untuk pemasangan dan titik sambungan.
Untuk membuang Tuas Anjakan Gear 42CrMo, kami mula-mula menganalisis ciri geometri secara terperinci. Kami menggunakan perisian pemodelan 3D untuk mencipta model maya bahagian tersebut, yang membantu kami memvisualisasikan cara proses pemutus akan berfungsi. Kemudian, kami memilih kaedah pemutus yang sesuai berdasarkan keperluan bahagian tersebut. Untuk jenis tuil ini, Precision Lost Wax Investment Casting mungkin merupakan pilihan yang baik jika kita memerlukan perincian ketepatan tinggi dan kompleks.
Semasa proses pemutus, kita perlu memantau suhu, kelajuan menuang, dan parameter lain dengan teliti. Untuk lengkungan pada tuil, kami memastikan untuk mengawal kadar penyejukan untuk mengelakkan sebarang keretakan atau meledingkan. Dan untuk lubang, kami menggunakan teras berkualiti tinggi untuk memastikan ketepatannya.
Sebagai tambahan kepada proses tuangan itu sendiri, operasi pasca tuangan juga penting untuk mengendalikan ciri geometri yang berbeza. Selepas tuangan selesai, kami mungkin perlu melakukan operasi pemesinan seperti pengilangan, penggerudian atau pengisaran untuk mencapai dimensi akhir dan kemasan permukaan. Operasi ini membantu membetulkan sebarang ketidaktepatan kecil yang mungkin berlaku semasa proses tuangan dan memastikan bahagian tersebut memenuhi piawaian kualiti yang ketat.
Kawalan kualiti adalah satu lagi langkah penting. Kami menggunakan pelbagai kaedah pemeriksaan, seperti mesin pengukur koordinat (CMM), untuk memeriksa ciri geometri bahagian tuang. Mesin ini boleh mengukur dimensi, profil dan kedudukan ciri dengan ketepatan yang sangat tinggi. Jika terdapat penyelewengan, kami boleh mengambil tindakan pembetulan untuk meningkatkan kualiti bahagian.
Kesimpulannya, pengendalian ciri-ciri geometri yang berbeza dalam tuangan berketepatan tinggi adalah proses pelbagai segi. Ia memerlukan gabungan kaedah pemutus yang betul, reka bentuk yang teliti, kawalan proses yang tepat dan kawalan kualiti yang menyeluruh. Sama ada geometri kompleks komponen aeroangkasa atau ciri alat ganti automotif yang lebih mudah, kami mempunyai kepakaran dan teknologi untuk menyelesaikan tugas.
Jika anda berada di pasaran untuk bahagian tuangan berketepatan tinggi dan ingin membincangkan keperluan khusus anda, sila hubungi kami. Kami ingin bekerjasama dengan anda pada projek anda yang seterusnya dan membantu anda mendapatkan bahagian tuangan berkualiti terbaik dengan ciri geometri yang tepat.
Rujukan
- "Buku Panduan Teknologi Foundry"
- "Proses dan Bahan Casting"
- "Pembuatan dan Kejuruteraan Ketepatan"
