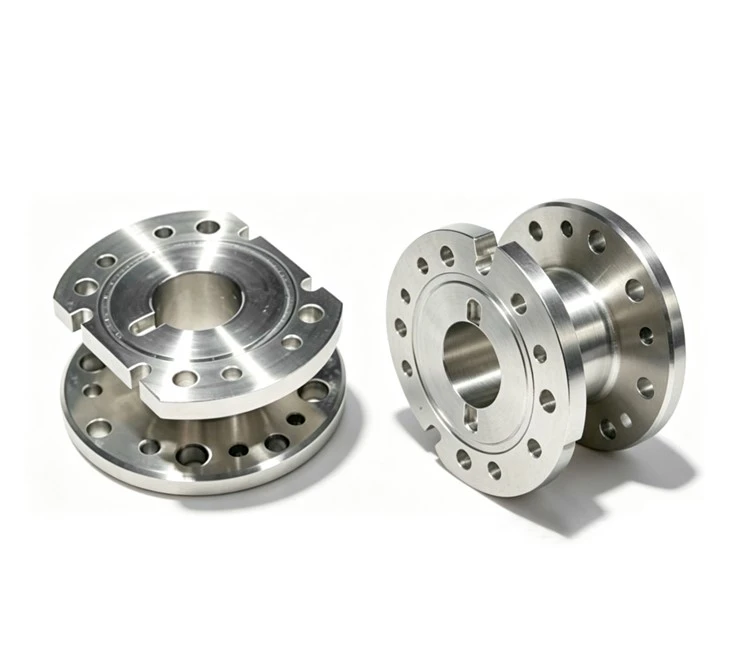

Pemesinan Penyambung Bebibir Bersepadu
Proses Pengilangan Bersepadu OEM
Proses pembuatan lengkap kami memastikan kualiti yang konsisten daripada semakan reka bentuk hingga penghantaran akhir:
1. Kajian Kejuruteraan & Analisis DFM
Sebelum pengeluaran, jurutera kami menilai dengan teliti lukisan pelanggan dan fail 3D untuk mengenal pasti cabaran pembuatan yang berpotensi. Melalui analisis Reka Bentuk untuk Pembuatan (DFM), kami mengoptimumkan ketebalan dinding, struktur tuangan, elaun pemesinan dan kedudukan datum untuk meningkatkan prestasi tuangan dan mengurangkan kos pemprosesan yang tidak perlu.
2. Pengeluaran Pemutus Pelaburan
Menggunakan teknologi tuangan pelaburan kaca air, kami menghasilkan geometri penyambung bebibir yang kompleks dengan permukaan licin dan dimensi yang stabil. Proses tuangan sesuai untuk komponen yang memerlukan struktur rumit, termasuk corak lubang bolt, permukaan pengedap, antara muka sambungan dan reka bentuk bebibir bersepadu.
3. Pemesinan CNC Ketepatan
Selepas tuangan, operasi pemesinan ketepatan termasuk memusing, mengisar, menggerudi dan kemasan permukaan dilakukan secara-rumah. Kawasan kritikal seperti muka bebibir, lubang bolt dan permukaan sambungan dimesin mengikut spesifikasi pelanggan yang ketat untuk memastikan prestasi pemasangan dan pengedap yang tepat.
4. Pemeriksaan & Kawalan Kualiti
Setiap kelompok menjalani pemeriksaan menyeluruh, termasuk pengukuran dimensi CMM, ujian komposisi bahan, pemeriksaan visual dan prosedur pengesahan kualiti yang lain. Laporan pemeriksaan dan sijil bahan boleh disediakan mengikut keperluan pelanggan.
Analisis DFM
Analisis DFM ialah jambatan kritikal antara reka bentuk anda dan pengeluaran boleh kilang. Untuk setiap projek penyambung bebibir bersepadu, jurutera kami menjalankan semakan kebolehlaksanaan tuangan komprehensif sebelum pelaburan perkakas:
|
Pengoptimuman Geometri Kompleks: |
Kami menilai tatasusunan lubang bolt, mengedap profil muka dan peralihan leher kimpal untuk memastikan satu-pemutus sekeping menghilangkan sambungan pemasangan dan laluan kebocoran |
|
Keseragaman Ketebalan Dinding: |
Mengenal pasti titik panas dan risiko pengecutan untuk mengelakkan keliangan dalaman dalam-peralihan dinding nipis tebal yang biasa kepada penyambung bebibir |
|
Penjajaran Datum Pemesinan: |
Menentukan orientasi tuangan optimum untuk meminimumkan elaun pemesinan dan mengurangkan sisa bahan sehingga 40% |
|
Strategi Toleransi: |
Memetakan sebagai-toleransi tuang (±0.2 mm) terhadap dimensi mesin kritikal untuk mengimbangi kos dan ketepatan |
Laporan DFM kami dihantar dalam masa 48 jam, memberikan anda pengubahsuaian reka bentuk yang boleh diambil tindakan yang meningkatkan kebolehtuangan sambil mengekalkan prestasi berfungsi.
Spesifikasi Bahan & Pembuatan
|
kategori |
Butiran |
|
Bahan |
304, 316, 316L, CF8M, WCB, 20#, 45#, 42CrMo, A356 dan aloi tersuai |
|
Julat Berat |
0.05 kg – 15 kg sekeping |
|
Dimensi Maks |
600 × 600 × 400 mm |
|
Toleransi Pemutus |
±0.2 mm |
|
Kemasan Permukaan |
Ra 3.2 – 6.3 μm (sebagai-cast), pemesinan pos-ke gred yang lebih halus |
|
Pensijilan |
IATF 16949, ISO 9001 |
Jaminan Kualiti & Pemeriksaan
Setiap penyambung bebibir menjalani kawalan kualiti yang ketat:
|
Ketepatan Dimensi: |
Pengesahan CMM bagi jarak lubang bolt, kerataan muka bebibir, dan ketumpuan lubang |
|
Integriti Struktur: |
Pemeriksaan radiografi -sinar X untuk keliangan dalaman dan pengesanan retak |
|
Pengesahan Bahan: |
Analisis komposisi kimia berasaskan spektrometer- |
|
Kebolehkesanan: |
Rekod kumpulan pengeluaran penuh dan laporan pemeriksaan untuk setiap pesanan |
Aplikasi Biasa
Ketepatan-penyambung bebibir bermesin kami menyediakan aplikasi kritikal merentas pelbagai industri:
|
Automotif: |
Bebibir alur keluar pengecas turbo, plat sambungan penukar pemangkin, penyambung bersepadu manifold ekzos |
|
Jentera Berat: |
Penyesuai bebibir sistem hidraulik, penyambung perumahan pam |
|
Marin & Tenaga: |
Pemasangan ekzos dan paip bebibir tahan kakisan- |
|
Perindustrian Am: |
Penyelesaian sambungan saluran paip tersuai bagi setiap spesifikasi pelanggan |
Soalan Lazim
|
Q1: |
Apakah format lukisan yang anda terima? |
|
A1: |
Kami menerima fail STEP, IGS, PDF dan DWG. Jurutera kami menyemak semua penyerahan dalam masa 48 jam dan memberikan maklum balas DFM tanpa bayaran. |
|
Q2: |
Bolehkah anda memadankan pensijilan bahan tertentu? |
|
A2: |
ya. Kami menyediakan laporan komposisi bahan, sijil ujian mekanikal dan-dokumentasi pemeriksaan pihak ketiga atas permintaan. Semua bahan boleh dikesan kepada sijil kilang. |
|
Q3: |
Apakah bahan yang boleh anda hasilkan? |
|
A3: |
Kami mengeluarkan penyambung bebibir menggunakan keluli tahan karat, keluli karbon, keluli aloi, aloi aluminium dan bahan logam tersuai lain berdasarkan keperluan aplikasi. |
